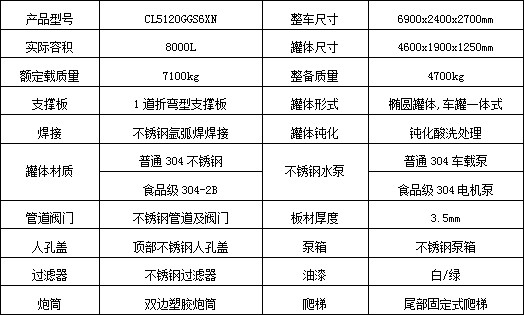

程力牌CL5120GGS6XN型供水車技術參數附表:
整車尺寸:6900x2400x2700mm
實際容積:8000L
罐體尺寸:4600x1900x1250mm
額定載質量:7100kg
整備質量:4700kg
支撐板:1道折彎型支撐板
罐體形式:橢圓罐體,車罐一體式
焊接:不銹鋼氬弧焊焊接
罐體鈍化:鈍化酸洗處理
罐體材質:普通304不銹鋼
不銹鋼水泵:普通304車載泵/食品級304-2B/食品級304電機泵
管道閥門:不銹鋼管道及閥門
板材厚度:3.5mm
人孔蓋:頂部不銹鋼人孔蓋
泵箱:不銹鋼泵箱
過濾器:不銹鋼過濾器
油漆:白/綠
炮筒:雙邊塑膠炮筒
爬梯:尾部固定式爬梯
底盤配置:
采用東風多利卡D7底盤制作，4X2驅動，軸距3800mm，玉柴國六165馬力發動機，萬里揚6檔變速箱，245/70R19.5真空胎，2.1噸前橋，4.2噸后橋，方向助力，帶ABS，中控鎖，原廠空調，電動玻璃。
備注:1.泵進泵出管道及閥門集成與側邊不銹鋼泵箱內，整車出廠前罐體上按公告要求噴涂運輸介質、公告容積；
2.罐體容積8000L；
3.配備2根3米鋼絲透明泵水管道；
4.通倉，中間2道波浪形支撐板；
5.罐體氬弧焊焊接，光滑無飛濺；
6.罐體鈍化酸洗處理；
東風多利卡9.2方食品級不銹鋼供水車產品工藝：
1.罐體：

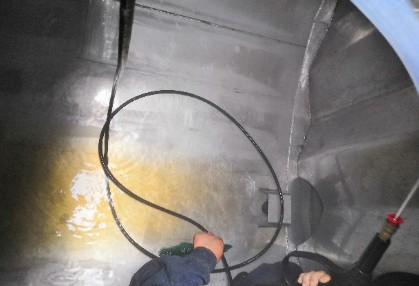

2.罐體鈍化：

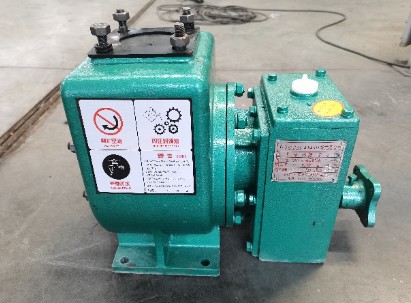

3.泵進泵出：
或選用食品級不銹鋼電機泵，泵體及葉輪均為不銹鋼材質，只能泵出，不能泵進；

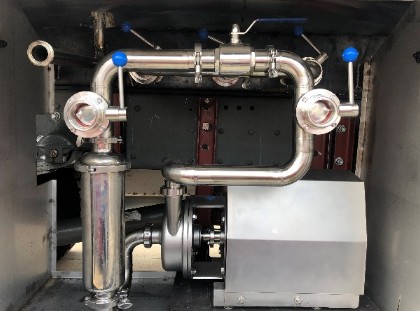

4.閥門及管道：
閥門及管道均采用不銹鋼材質，可用普通304不銹鋼球閥或食品級不銹鋼閥門；經過過濾器，過濾器為不銹鋼材質；
東風多利卡9.2方食品級不銹鋼供水車整車技術參數：
程力牌CL5120GGS6XN型供水車
|
【整車技術參數】 |
|||
|
產品商標 |
程力牌 |
公告批次 |
355（擴展） |
|
產品名稱 |
供水車 |
產品型號 |
CL5120GGS6XN |
|
總質量(Kg) |
11995 |
罐體容積(m3) |
7.45 |
|
額定載質量(Kg) |
7100,7165 |
外形尺寸 |
6900×2400,2200×2700 |
|
整備質量(Kg) |
4700 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3,2 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
21/10 |
前懸/后懸 |
1130/1970,1180/1920,1317/1783 |
|
軸荷(Kg) |
4350/7645 |
最高車速(Km/h) |
103 |
|
備注 |
ABS型號: ABS/ASR-24V-4S/4M, ABS生產企業:襄陽東風隆誠機械有限責任公司.安裝有具有衛星定位功能的行駛記錄儀.發動機/油耗值(L/100km)對應關系為::YCS04190-68(21.1),D25TCIF1(21.1),D30TCIF1(21.1),D40TCIF1(21.1),NV30-C6D(21.1),CY4SK261(21.1),CY4SK361(21.1),YCY30165-60(21.1).介質:水,,準運介質的最大密度:1000千克/立方米,罐體總?cè)萘?7.45立方米,罐體有效容積:7.1立方米.罐體外形尺寸(長×長軸×短軸)(mm): 4600×1900×1250.連接方式:左右側面防護及后部防護均采用焊接連接,防護材料:Q235B碳鋼,防護斷面尺寸:120×50,后部防護離地高度:360.隨底盤選裝駕駛室,該車型選裝采用直接供電方式的ETC車載裝置。選裝油箱位置。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1125SJ8CDC |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3800,3950,4050,4100,4400,3600,4700 |
||
|
輪胎規格 |
245/70R19.5,8.25R20,245/70R19.5 16PR |
||
|
鋼板彈簧片數 |
8/10+7,12/12+9 |
前輪距 |
1745,1802,1820,1842,1765,1890 |
|
燃料種類 |
柴油 |
后輪距 |
1630,1650,1800,1720 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YCY30165-60 Q28-130E60 D30TCIF1 CY4SK361 NV30-C6D ZD30D16-6N D25TCIF1 YCY24140-60 CY4SK161 CY4SK261 NV30-C6G D4.0NS6B185 CA4DD2-18E6-30 YCS04190-68 D40TCIF1 D4.0NS6B195 D4.0NS6B170 CY4BK261 H30-165E60 D4.0NS6B160 NV30-C6C Q28-156E60 CA4DB1-14E68 CA4DB2A16E68 CA4DB2-17E68 YCY30170-60 YN25PLUS160B Q25D-160E60 |
廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風輕型發動機有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風康明斯發動機有限公司 中國第一汽車集團有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 東風康明斯發動機有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 中國第一汽車集團有限公司 中國第一汽車集團有限公司 中國第一汽車集團有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 安徽全柴動力股份有限公司 |
2970 2800 2977 3856 2968 2953 2499 2360 3856 3856 2968 4000 3230 4156 4052 4000 4000 3707 3000 4000 3093 2800 2207 2440 2440 2970 2499 2496 |
121 96 125 125 120 120 110 103 135 125 115 136 132 140 135 143 125 100 120 118 120 115 100 118 125 125 114 116 |

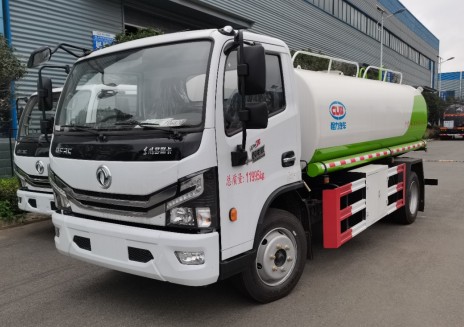

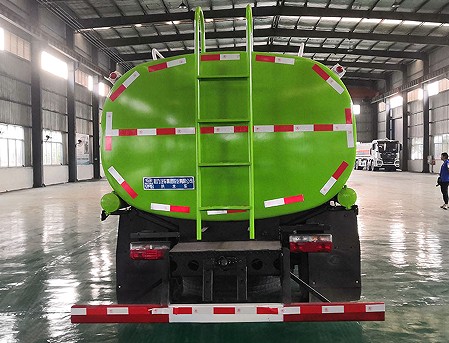

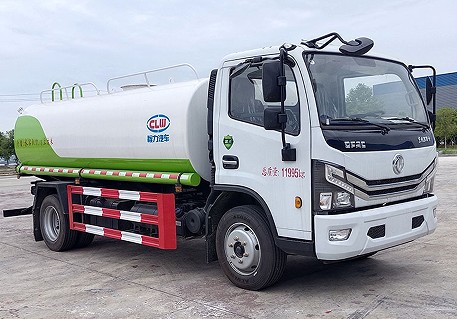

東風多利卡9.2方食品級不銹鋼供水車多方位圖片：
