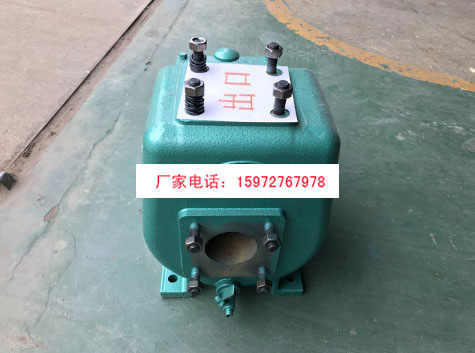

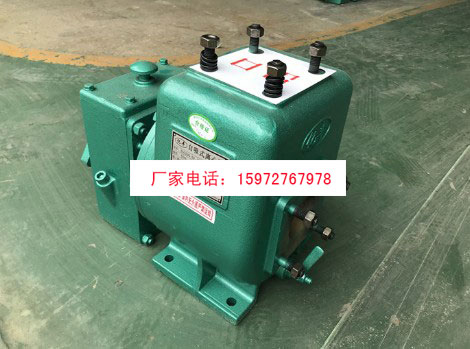

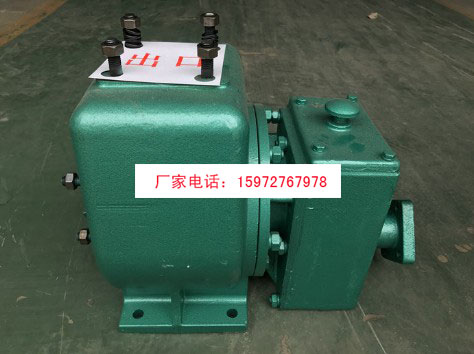

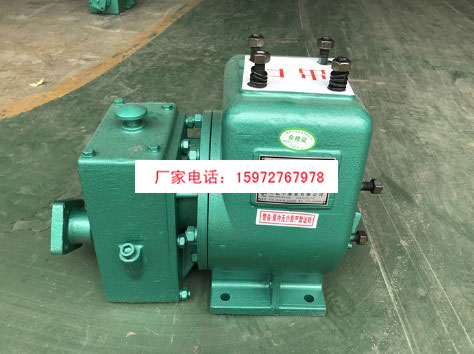

億豐65QZ40/50自吸式離心泵

億豐自吸式離心泵廠家直銷電話：159-7276-7978

一、概述：

80QZ60/90、65QZ50/110型灑水車泵，是本公司最新研制成功的新產品。符合汽車行業標準QC/T29114—93中對泵規定的要求。具有結構合理、自吸性能強、運轉平穩可靠、安裝維修方便等特點，本產品也可用于輸送汽、柴、煤油等石油產品。

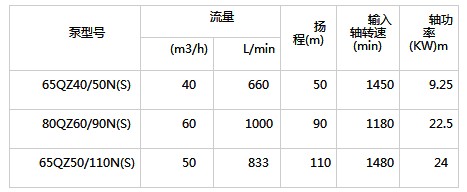

二、主要性能指標（20℃常溫清水）

泵型號說明
1、65——泵進口直徑65mm；
2、Q——汽車自備泵代號
3、Z——泵具有自吸能力
4、40——泵額定流量為60m3/h
5、50——泵額定揚程為90m

6、N（S）——表示左旋（右旋），面對輸入軸。

 三、結構特點
1、泵為帶有增速箱的自吸離 心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部件組成。
2、泵工作時需要的動力直接由汽車發動機通過取力器提供。作地面泵站也可用電機或柴油機驅動。
3、當水源含有泥沙、雜物時，吸入管進口應置于網罩內，網罩通孔總面積應大于300cm2,而網孔直徑應小于6mm.
4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。
四、工作原理
該類型泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液室組成。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過成；當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用。
為保證泵的良好的自吸性能，必須滿足：
1、泵工作時，泵內的液體存量必須高于泵軸，進口管安裝必須高于泵中心線150mm以上。
2、進口管路系統不得漏氣。
3、泵出口應先安裝一段不短于180mm直管后，再接彎管。
（一）安裝要求
1、泵在汽車上安裝時，首先把泵兩側的撐腳卸下，泵軸心線與聯軸器對準后，將齒輪箱上的四個底腳螺栓擰緊，然后裝上兩側的撐腳并擰緊螺栓。
2、泵進出口管路安裝時，必須堅固在車身上，泵不能承受進、出口管路的重量和附加力，泵進口管路中應加裝過濾網，網孔應小于Φ6mm，以免較大石塊和長纖維吸入。
3泵及管路系統安裝完畢，應經壓力為泵工作壓力1.2倍的壓力試驗，歷時3分鐘，以證明各處無泄露（進口有真空表時應關閉該路或卸下真空表）。
4、試運轉時，泵內應加注滿液體，以防止機械密封干摩擦造成損壞。
5、泵送油料時，必須加接地線，將靜電導入地下。
（二）使用要求
1、啟動前，首先檢查齒輪箱內油是否足夠。注意：新泵使用一星期后，應放凈齒輪油更換新齒輪油。
2、檢查泵內是否存有足夠的液體；檢查放水閥門是否已關閉。
3、打開出口管路閥門少量，開足進口管閥門。
4、泵的吸入管口應浸在液面30cm下，以防空氣吸入，吸入管口的濾網也不能太密，更不得堵塞。
5、泵啟動后即開始自吸過程，所以必須適當提速使泵達到或略高于額定轉速，因為較長時間的低速運行會延長圖自吸時間，甚至完不成自吸任務。當出口壓力表顯赫壓力時，即表明泵已開始正常工作。
6、在正常自吸高度內，當泵啟動后2分鐘還未吸上請立即停止運轉水泵，如果泵不漏水則是泵進口管漏氣或堵塞，請檢查確認，采取相應措施后再運轉水泵。

7、泵結束工作時，先逐漸關閉出口管路閥門，再停止原動機。

六、維護保養
1.該泵增速箱體中的軸承和齒輪是用注入齒輪油的方法進行潤滑的，用戶在使用時，應先看油尺，是否在標準的油位范圍。如不符，則應加入或放出齒輪油。
2.泵工作前，檢查泵內儲液是否已充滿，如不足需向泵內加滿儲液，不準缺液進行，以免損壞機械密封，并打開吸入管路和輸出管路的閥。
3.嚴格檢查吸入管路的安裝，絕不允許吸入管路中有漏氣現象存在，否則無法自吸。
4.注意檢查旋轉方向是否正確。
5.注意壓力表與真空表的讀數，泵啟動后，壓力表與真空表的讀數經一段時間的波動而指示穩定后，說明泵中已經上液，泵即進入正常的輸液。
6.泵工作時如發生強烈震動和噪音，有可能是汽蝕現象發生所至，產生汽蝕的原因主要是因流量過大或吸程太高。流量過大可調節輸出管路控制閥，升高壓力表讀數，吸程太高即應設法盡量降低吸入高度。
7.泵結束工作時，先漸關閉輸出管路控制閥，然后停止原動機。
8.低溫季節，泵不工作時應將泵內儲液由放水閥門放出，以防凍裂箱體。
9.泵送汽油易燃易爆介質時，應做好泵及管路的防止靜電接地工作，確保安全。
10.泵如長期停止使用，則應拆開清洗零件，并在各加工面上涂一層防銹油，然后組裝以便妥善保管。
11.機械密封在不泄漏的情況下，不必拆開檢查，拆裝機械密封應輕拿輕放，注意清潔，保護好動、靜環表面，嚴禁碰撞。機械密封漏液的主要原因多為動、靜環鏡面拉毛所致。修復方法可對密封端面進行研磨，使鏡面恢復。另外，若像膠密封圈安裝不當或老化也可使機械密封漏液。此時則應重新仔細安裝、調整或更換新的橡膠密封圈。
12、泵拆裝順序
（1）旋下放油螺絲，打開放水閥門，放盡灑水車水泵內剩液和齒輪箱內潤滑油。拆除管道和機座螺栓 ，將泵取下。
（2）拆去進口法蘭。
（3）擰去葉輪螺母，拆下第一級葉輪（右旋泵，為左螺母）。若難拆下葉輪，則待下一步拆第二級葉 輪時一同拆下。
（4）拆去齒輪箱與灑水車水泵體的聯接螺母。用M12螺栓在頂開螺孔中旋入M12螺栓，二個螺栓要均 勻地慢慢地把泵體和齒輪箱頂開，此時第一級葉輪能自動脫出（注意：第一級葉輪的螺母一定要旋掉，右 旋泵為左旋螺母，左旋泵為右旋螺母），然后是第二級葉輪，機械密封隨齒輪箱一起與泵體分離。
（5）拆去中間套管，拉出第二級葉輪，并拆下機械密封和密封座，注意保護好機械密封的動、靜環鏡 面，不得有擦傷。

（6）拆去齒輪箱蓋及輸入軸承蓋后，從灑水車水泵體側將輸入軸從箱體中打出，主動齒輪從箱體上方取出。裝配順序與以上拆卸順序相反，凡有三角密封圈處需使四周間隙一致，葉輪不擦泵箱體。

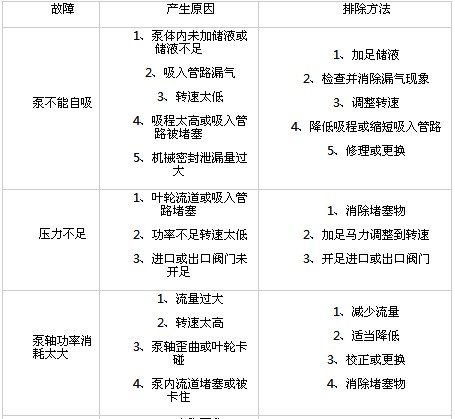

七、可能的故障及排除方法：

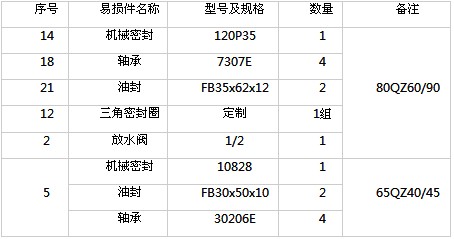

八、易損零件清單：

九、訂貨須知：
1、用戶根據使用條件造型，訂貨必須注明性能參數，泵體液體名稱、溫度等條件。
2、用戶需要提供配套件時，應注明名稱、規格、獨立計價。
3、本廠產品實行“三包”，嚴格履行合同義務，遵守“用戶至上，信譽第一”原則。
在用戶選用產品恰當和遵守安裝、使用規則的條件下，保質期為一年，在保質期內，確因產品制造質量而發生損壞和不能下常工作時，免費為用戶修理或更換。易損零件的正常磨損不在此范圍。
4、如本廠已有產品不能滿足用戶的特殊要求，我廠可以根據要求，專門設計，生產您所需要的產品。
5、本廠擁有根據市場對產品的部分參數進行適當調整的權利，恕不另行通知，歡迎垂詢。
十、特別提醒
1.泵工作前必須將泵內灌滿引水，否則機械密封損壞造成漏水；
2.氣溫低于零度時，工作完成后，必須放干泵內水，否則因結冰脹破泵箱體；
3.當水源含有泥砂、長纖維雜物、取水時應嚴防吸入泵內損壞機械密封及葉輪；
4.在正常自吸高度內，泵啟動后2分鐘，還未出水，請立即停機檢查！
5.因上述原因造成損失由用戶負責。
