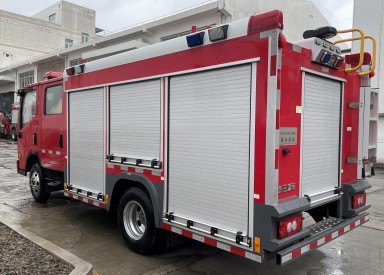

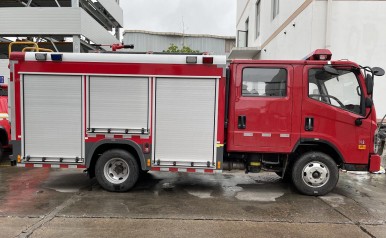

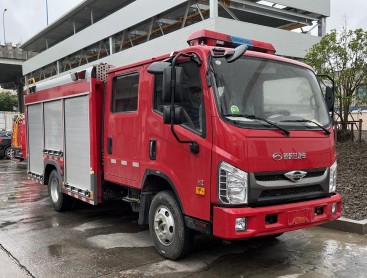

國六福田康瑞H2水罐消防車_YZR5070GXFSG25/B6A型水罐消防車
YZR5070GXFSG25/B6A型水罐消防車技術規格書
國六福田康瑞H2水罐消防車廠家電話：
159-7276-7978
一、整車要求福田水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯 （可拆卸），泵房在整車尾部，罐體為鋼板焊接式，罐體材質為優質碳鋼板，罐體內部做防腐處理，載水2.5方。該車裝備CB10/20消防泵，PS8/20W消防炮。
二、整車主要參數
外廓尺寸：6370x2120x2800mm
最大總質量：7130kg
載液量：罐體容積2500L
最高車速：95km/h
水泵額定流量：20L/s@1.0MPa
消防炮額定流量：20L/s@0.8MPa
消防炮射程：≥50m
接近角/離去角：13°/ 13°
整車型號：YZR5070GXFSG25/B6A
三、底盤主要參數
（福田BJ1076VEADA-51型底盤）
型號：BJ1076VEADA-51福田國六底盤
驅動型式：4×2
軸距：3360mm
最高車速：95km/h
發動機型號：Q28-130C60
額定功率：96KW
總質量：7360kg
四、駕駛室
結構：平頭、四開門雙排駕駛室。
座位設置：前排3人 （含駕駛員）+后排3人
設備：除原車設備外，加裝有100W警報器、取力器控制開關及警燈控制盒。
五、容罐
材質：水罐采用優質碳鋼板，罐體內部進行腐處理，水罐底板4mm碳鋼板，水罐側板及封板3mm碳鋼板，水罐頂板3mm碳鋼花紋板；
結構：鋼板焊接式，內設防蕩板
設備：1個人口蓋，帶有快速鎖緊及開啟裝置
1個溢流裝置
1個液位指示計
1個排污口，手動閥控制
技術要求：符合XF39《消防車消防要求和試驗方法》的有關規定
六、消防泵
流量：20L/s
壓力：1.0Mpa
最大吸深：7m
引水時間：≤35s
真空泵形式：活塞式
安裝形式：后置式
七、管路系統
罐出水管路：設有1個DN100的罐出水管路，水由罐體進入消防泵，裝有1只DN100手動蝶閥，通過DN100撓性接頭連接水罐與消防泵。
外進水管路：消防泵后部有一個外進水口，外接100吸水管，螺紋式管牙接口（KA100捫蓋密封）；
出水管路：※消防泵左右各有1個DN65的常壓出水口；
※1個DN65的炮管路，采用DN65撓性接頭，用DN65炮球閥控制。
注水管路：※2個DN65管路 （外注水）位于前器材箱內部兩側；
※1個DN65罐注水管路，可通過消防泵直接向罐內注水；
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
八、取力器
操縱：電磁閥控制 （電動操控）
冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑
九、消防炮
流量：20L/s
射程：≥50m
壓力：0.8MPa
回轉角度：水平360°，俯仰-35°～70°
十、器材箱
材質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。
結構：全鋼框架焊接結構，車身左右各3扇鋁合金卷簾門，后泵房后側1扇鋁合金卷簾門，輕便可靠、噪聲小。
器材布置原則：
按戰斗編成和戰斗展開設計器材集成；
按人體工程學原理設計各種器材托架；
按使用邏輯關系和使用頻率放置器材；
站在地面或踏板上2個動作內取用任何器材。
十一、電器系統
※ 駕駛室頂部配備1.2米長排豪華紅紅LED警燈。
※ 整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。
※ 車輛尾部安裝可折疊式爬梯。
※ 車輛兩側上方各配有2個紅藍爆閃燈及2個側照明燈，下方安裝安全標志燈和側回復反射器 （組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有照明燈，并符合GB4785規定。
※ 警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。
十二、總體技術要求
1、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；
2、整車性能符合GB7956 《消防車性能要求及試驗方法》的規定；
3、液罐質量符合XF39的規定;
4、整車外觀美觀大方,平整度符合XF39的規定;
5、所有粘接平整牢固，符合企標規定。
6、所有焊接牢固、焊后打磨光整。
十三、隨車文件
1）底盤使用說明書 7）底盤號碼拓印件
2）底盤維修手冊 8）消防車使用說明書
3）底盤質量保修卡 9）消防車消防器材清單
4）底盤合格證 10）消防車合格證
5）隨車工具清單 11）消防車跟蹤服務卡
6）發動機號碼拓印件 12）消防車交接清單

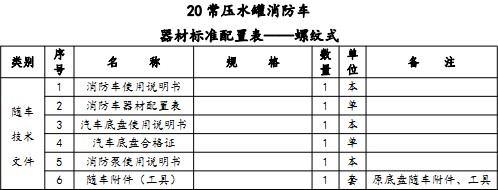

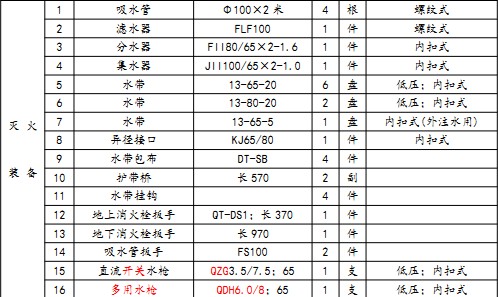

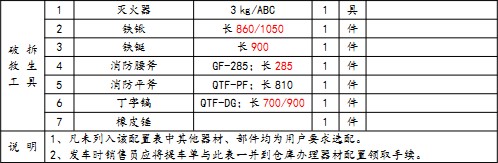

十四、器材配置
