消防車梯子_消防車自動翻轉梯架_15米氣動梯架(落地款)技術規格書


一.產品概術

消防設備的取放,工作展開和收回工作過程中,在如何減少消防人員體能的消耗,在如何提高消防人員安全性方面,在如何減少消防人員展開作業時間方面,是我們公司永恒的追求。
自動翻轉梯架,國內首次采用氣缸,具有體積小、重量輕、成本底、可靠性高、便于物流等優點。
二. 選型指南:
6 米梯架:可以選用 6 米手動梯架和 6 米氣動梯架(常規款):
15 米架:可以選用 15 米氣動梯架(常規款)、15 米氣動梯架(落地款)、15 米氣動梯架(側翻款)
二.技術參數
1. 15 米氣動梯架(落地款)產品型號:QDTJ-15M-HF-LD;
2.梯架安裝好尺寸尺寸≤6300x590x480mm(包裝箱尺寸≤4000x600x500);
3.梯架展開翻轉角度58度至62度,從車頂翻下2.7至3米可調;(梯架伸岀行程≤6.3米);

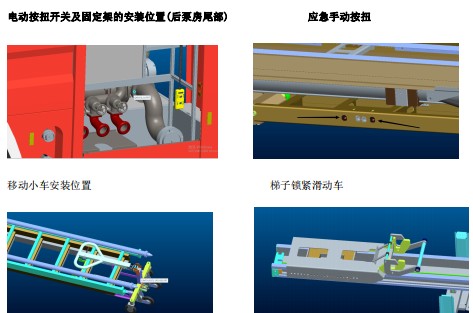

4.梯架有應急手動開關、 有帶彈簧線電動按扭開關、有移動式無線遙控開關、
三種開關來控制氣路,增強可靠性,提高操作便利性;
5. 梯架主體采用鋁合金 6061 材質,底座采用鋼板 Q235A 材質,先鍍鋅后噴塑工藝制作而成,整體重量≤260 公斤;
6.梯架用的氣缸、及電磁閥采用國內知名品牌:亞德客;
7.配有移動小車,一人輕松拖走梯架,腳踏式鎖緊開關,能快至 3 秒至 5 秒左右脫開與主梯的連接;
8.人無需上車頂,設備展開時間20秒至25秒放至地面;

9.梯架(落地款)設備限載≤100公斤。

三.具體實施方式及附圖:

梯子縮回狀態1

梯子縮回狀態1

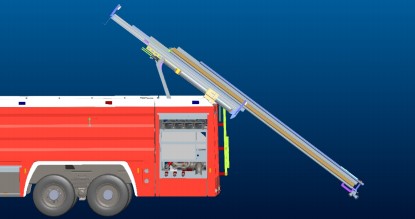

展開狀態1(旋轉30度時)

展開狀態1(旋轉30度時)

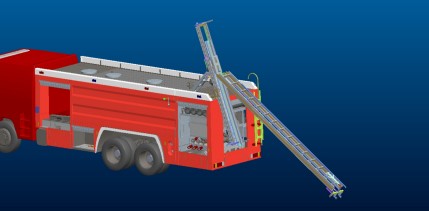

展開狀態2(旋轉50度時)

展開狀態2(旋轉50度時)

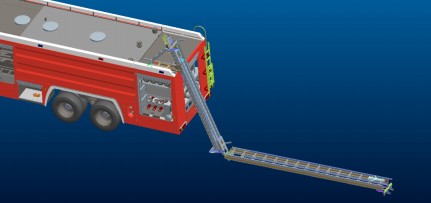

展開狀態3(放平至地面)

展開狀態3(放平至地面)

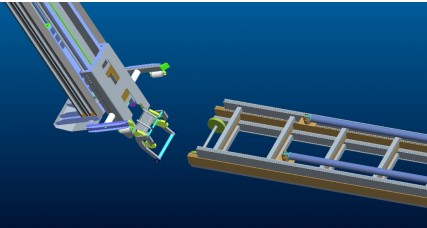

展開狀態4(鎖扣觸碰地面自動脫開)

展開狀態4(鎖扣觸碰地面自動脫開)

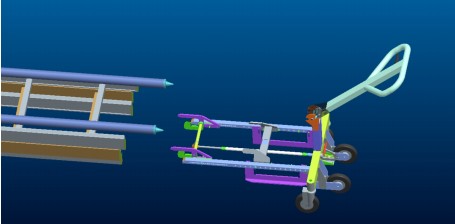

展開狀態5(移動小車脫開狀態)

展開狀態5(移動小車脫開狀態)

五.安裝尺寸及附圖:

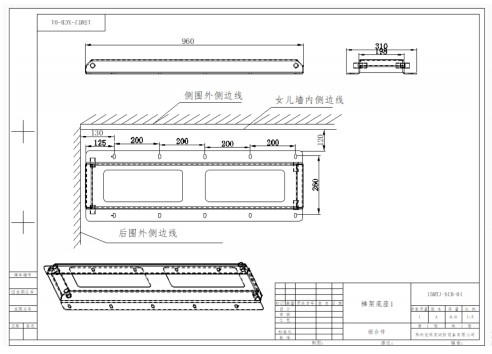

15 米自動梯架底座安裝尺寸
15 米自動梯架底座安裝尺寸

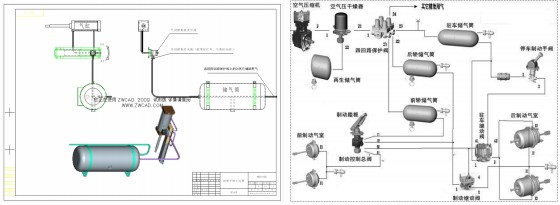

15 米自動梯架接氣原理圖

15 米自動梯架接氣原理圖

(為了提高行車安全性,單獨增加獨立供氣系統,通過四回路保護閥與剎車系統分開,氣壓高低不影響剎車系統。儲氣筒大小只能供梯架一個來回用氣,如要連續使用將車子發動后,再使用(梯架取氣口接四回路保護閥上的 24 其它輔助用氣))

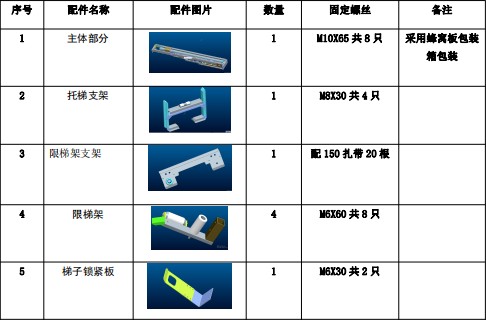

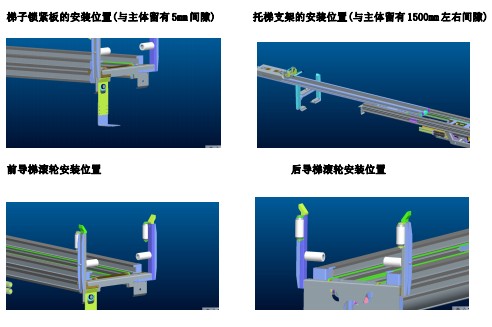

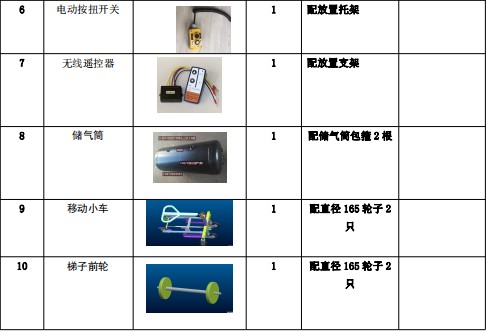

15 米氣動梯架(落地款)裝箱清單

15 米氣動梯架(落地款)裝箱清單

15 米氣動梯架(落地款)裝箱清單

15 米氣動梯架(落地款)裝箱清單

15 米氣動梯架(落地款)裝箱清單
